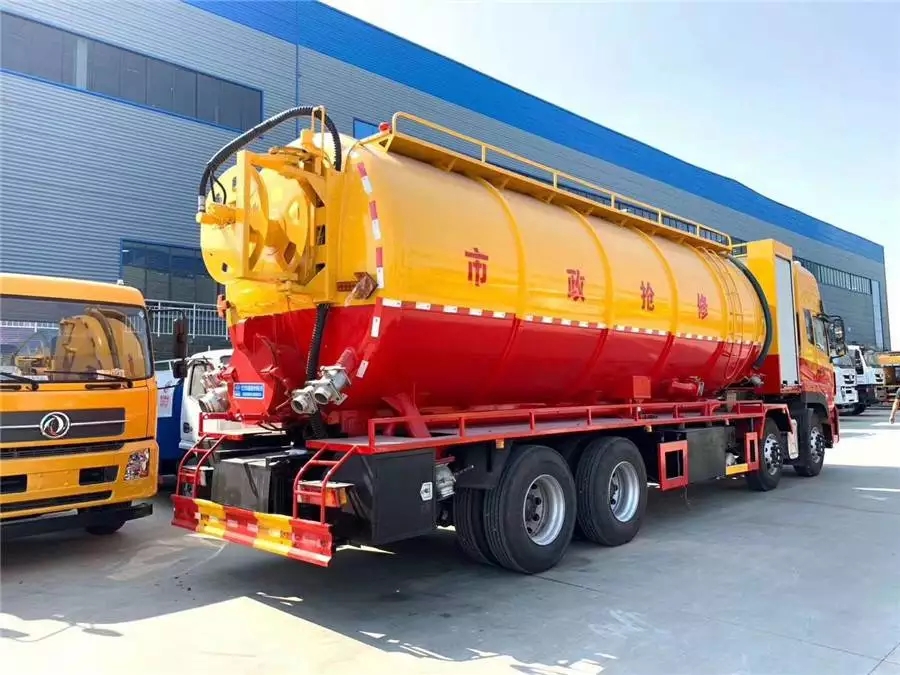

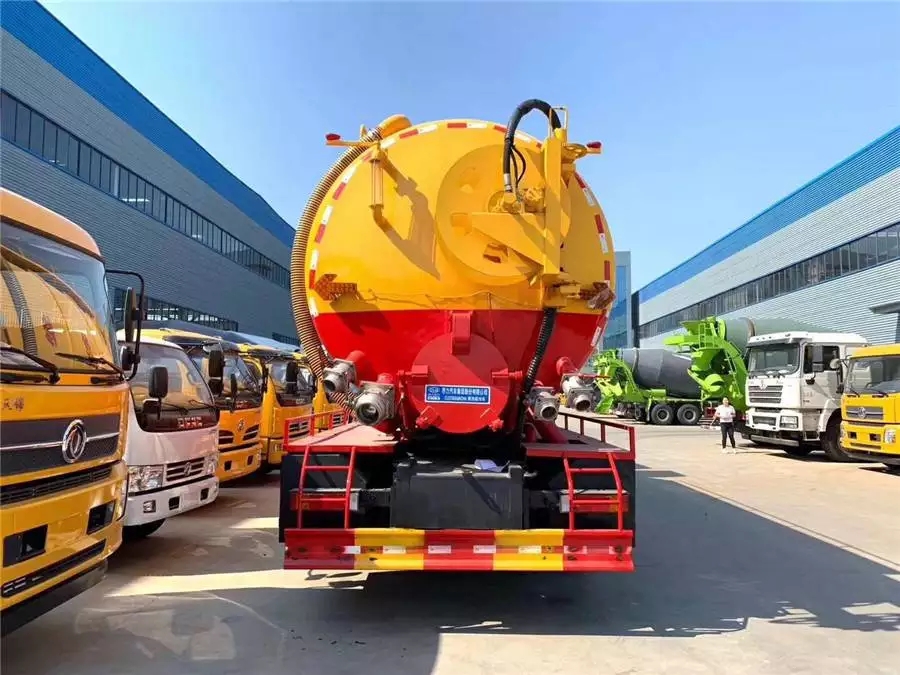

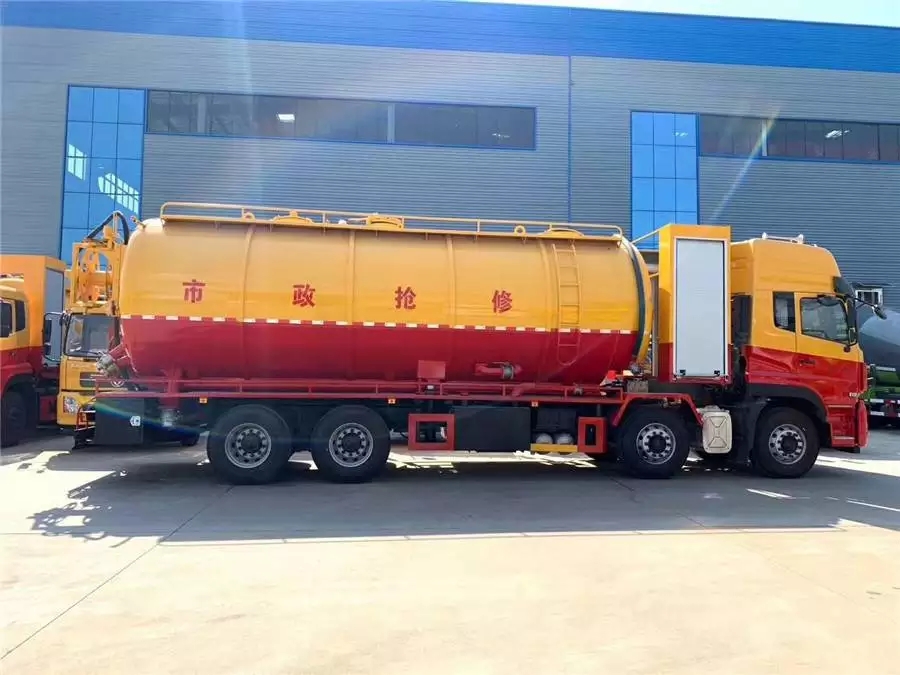

Introdução à configuração e funções do veículo Dongfeng Tianlong com motor auxiliar para limpeza e remoção de esgoto: Este veículo está equipado com um motor auxiliar de 400 cavalos de potência para mover uma bomba de circulação de água de grande fluxo. O tanque do veículo de limpeza a alta pressão e remoção de esgoto é projetado como uma unidade integrada: O tanque de água limpa e o tanque de esgoto podem ser divididos em tanques separados conforme solicitação do cliente e podem ser projetados para modo integrado ou modo de tanque separado para melhor atender às necessidades do cliente. Os tanques de água são feitos de placas de aço carbono de alta qualidade de 8mm padrão nacional, com design de compartimento interno e tratamento anticorrosivo. A água no tanque de água limpa é pressurizada por uma bomba de alta pressão importada, que pode afetar eficazmente os entupimentos. O tanque de esgoto adota o princípio de sucção de vácuo e pode alcançar as funções de sucção e descarga automática.
Descrição do sistema de lavagem a alta pressão para o veículo Dongfeng Tianlong com motor auxiliar e unidade de limpeza por sucção: O sistema de lavagem a alta pressão utiliza uma bomba de alta pressão fabricada na Alemanha (22mpa, 215l/min), equipada com uma mangueira de alta pressão de 60 metros (Φ19) e conectada a 10 mangueiras de limpeza a alta pressão domésticas ou 2 cabeças de spray importadas.

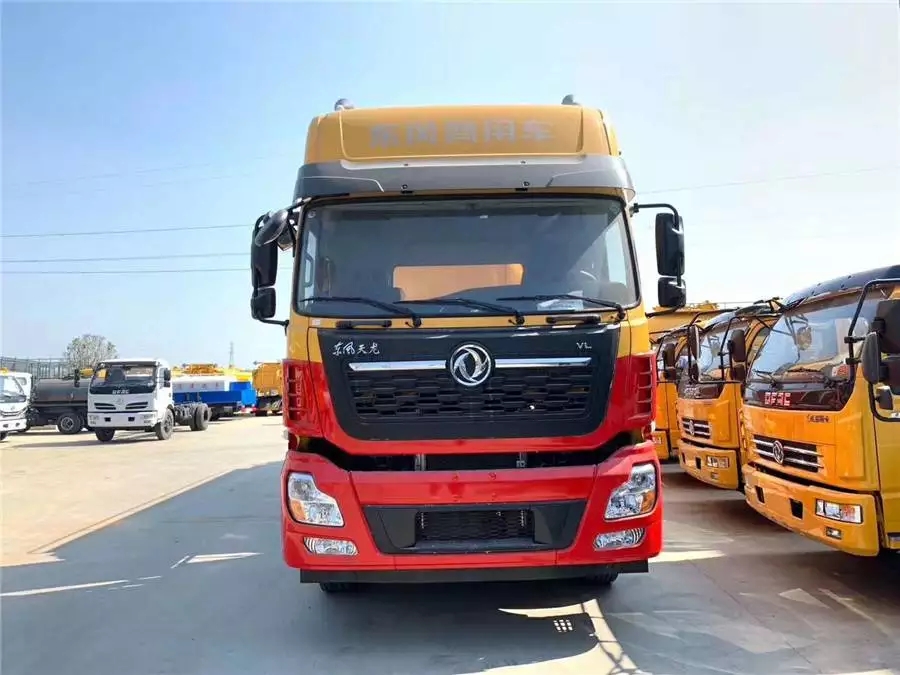

O veículo de limpeza e succão de esgoto Dongfeng Tianlong, frente-quatro traseiro-oito, adota o chassi Dongfeng Tianlong, frente-quatro traseiro-oito DFH1310A1, com tração 8x4, uma cabine de duas cadeiras alta D310, Dongfeng dCi420-51 (diesel - alta pressão comunitária + pós-tratamento SCR), eixodura 2050 + 4400 + 1350 mm, largura da caixa dianteira 940 mm, largura traseira 860 mm, tanque principal de combustível de alumínio 580L, caixa de velocidades Shaode 12 velocidades 12JSD200TA, eixos dianteiros duplos de 5T, eixos traseiros de redução de estágio único duplos de 10T, seção longitudinal da viga da caixa 280×90×(8+4) mm, placas de mola de aço 3/3/10, pneus radiais 12R22.5, ABS de tecnologia Dongfeng 4 canais, suspensão da cabine flutuante completa ( suspensão dianteira e traseira com molas mecânicas - com amortecimento lateral), bomba hidráulica elétrica de viragem, limpador de vidro elétrico, controle central - trancamento da porta dianteira remoto, banco do motorista amortecido por airbag, painel de instrumentos tipo canal, equipado com ar condicionado.
Equipamento padrão para o veículo Dongfeng Tianlong com motor auxiliar para limpeza e sucção: motor auxiliar de 400 cavalos de potência, dispositivo de transmissão de potência tipo sanduíche, 2 cilindros hidráulicos de elevação, 2 cilindros pequenos trancados na traseira, 1 bomba de alta vazão e alta pressão e bomba de circulação de água, 1 mangueira de sucção de aço e borracha, 1 separador de óleo-gás, 1 separador de água-gás, 1 conjunto de sistema de alarme dentro do tanque, 1 janela de visão para esgoto e outros equipamentos padrão.
1. O tanque é feito de aço carbono. A corta do corpo do tanque e dos componentes principais é realizada usando uma máquina de corta-chapas subaquática completamente automatizada e avançada domesticamente. As dimensões são precisas e a forma é regular.
2. A soldagem de chapa de aço carbono é realizada usando uma solda de chapa automática que é relativamente avançada na indústria. As juntas de solda são lisas e uniformes, e a qualidade é confiável.
3. O corpo do tanque é formado usando uma tecnologia mais avançada na indústria - uma única máquina de dobra em rolo para formação em uma única vez. Isso elimina completamente as soldas circulares formadas pelo processo antigo, garantindo que o corpo do tanque formado seja estruturalmente sólido, à prova de vazamento, com uma aparência bonita, boa retidão e evita o contato excessivo entre as soldas e a viga principal. Sua intensidade de trabalho é três vezes maior que a das soldas circulares.
4. Dentro do tanque, são instaladas várias divisórias onduladas anti-ondas, cientificamente projetadas e altamente reforçadas, de acordo com os padrões nacionais, permitindo que todo o veículo se adapte à condução em várias condições de estrada.
Veículo nacional VI Dongfeng Tianlong com motor auxiliar para limpeza e sucção de operação
1. Função poderosa: Possui múltiplas funções, tais como drenagem, sucção de esgoto e limpeza de esgoto, com capacidade para 3 veículos por unidade.
2. Unidade de desligamento de potência em sanduíche: fornece potência de saída total com baixo ruído. Pega energia do motor do chassi e fornece separadamente para a bomba de vácuo e bomba de água a alta pressão. Isso permite extrair energia de alta potência em多点 com perda de potência relativamente baixa.
3. Bomba de vácuo: Nível de vácuo máximo: 33 mbar, capacidade de bombagem: 1400 m3/h. Velocidade de operação: 1300 r/min. Bomba de vácuo de anel de água, tecnologia Siemens, produzida nacionalmente.
4. Bomba de água a alta pressão: Pressão nominal: 24 MPa, Taxa de fluxo nominal: 212 L/min, Velocidade de rotação: 1450 rpm. Bomba de pistão a alta pressão, produzida conjuntamente pela China e Alemanha.
5. Mangueira de limpeza: Uma mangueira reforçada com fio de aço de PVC ou mangueira tecida de borracha com braço giratório, capaz de girar horizontalmente 230°, estendendo-se verticalmente de -15° a +53° e com uma extensão telescópica de 1,3m. Três tubos de extensão de 1,8m são fornecidos para estender a mangueira de limpeza.
