Tabela de Parâmetros Técnicos Principais

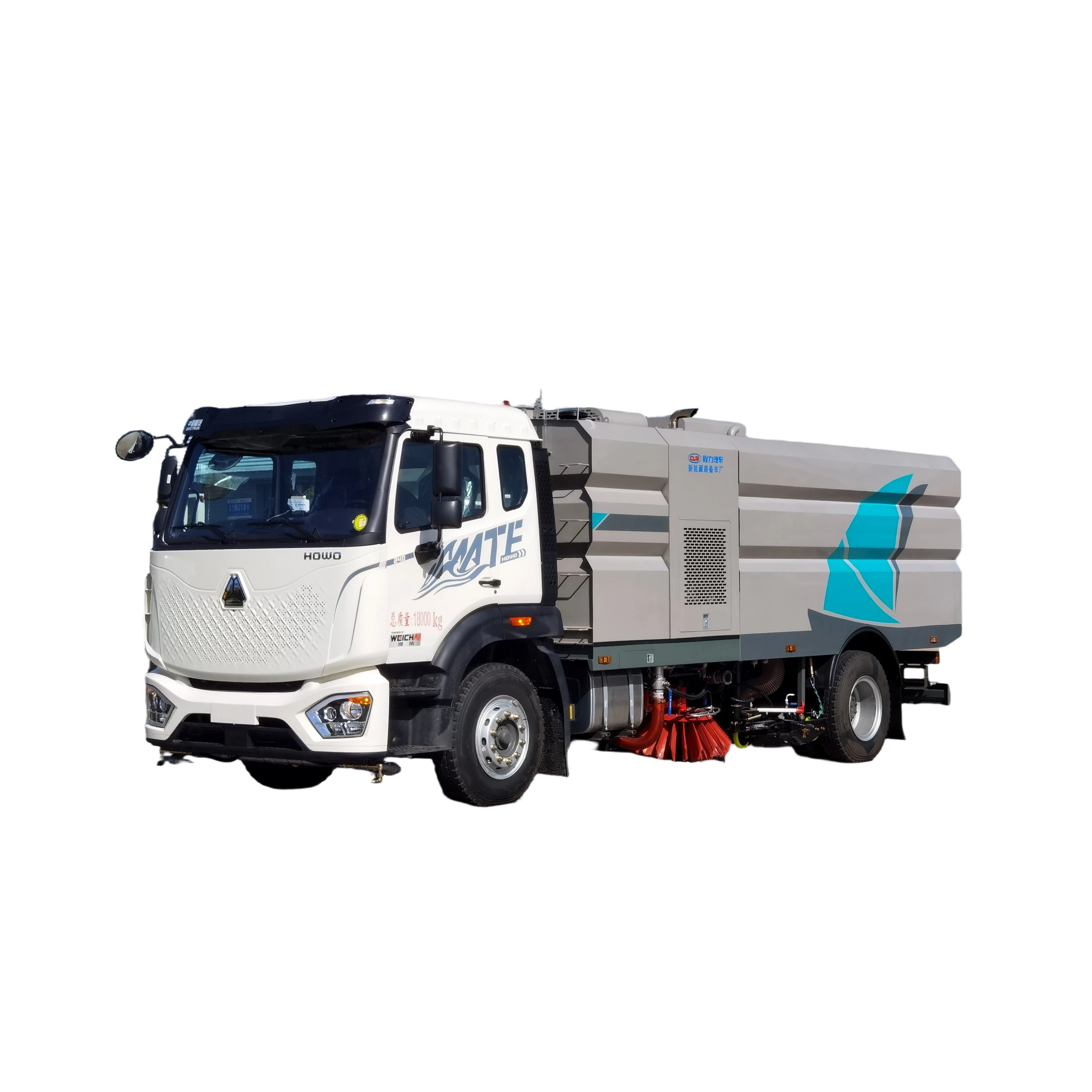

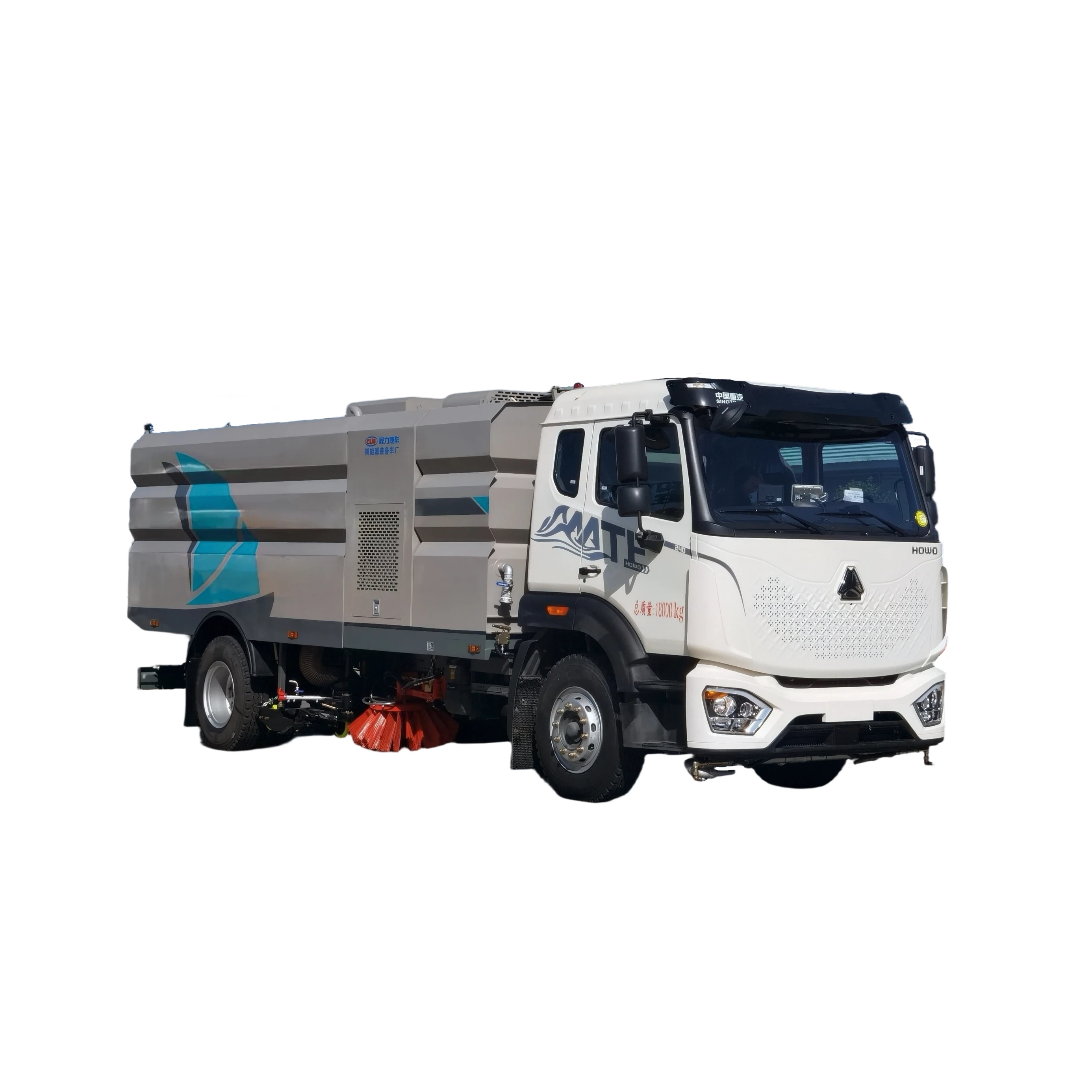

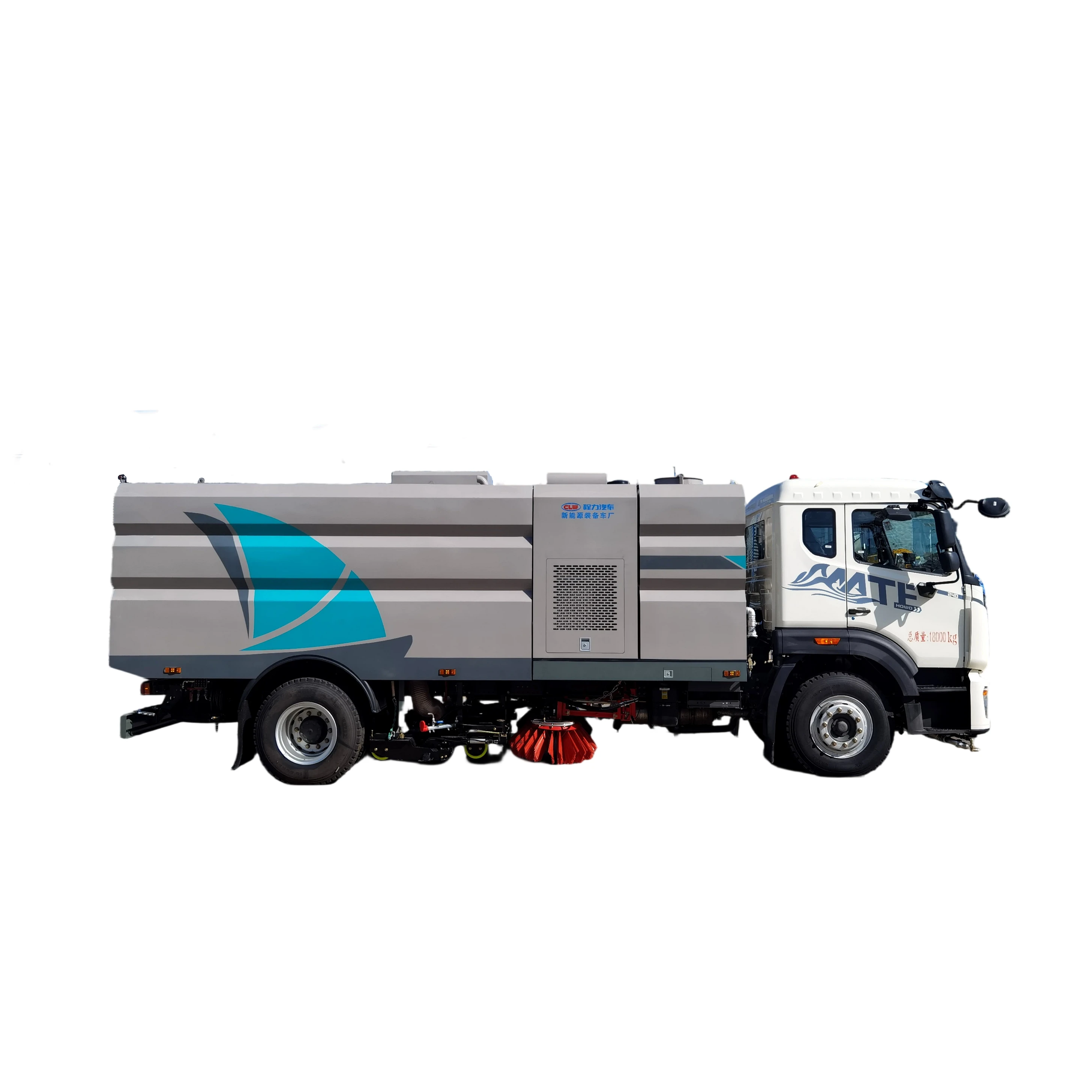

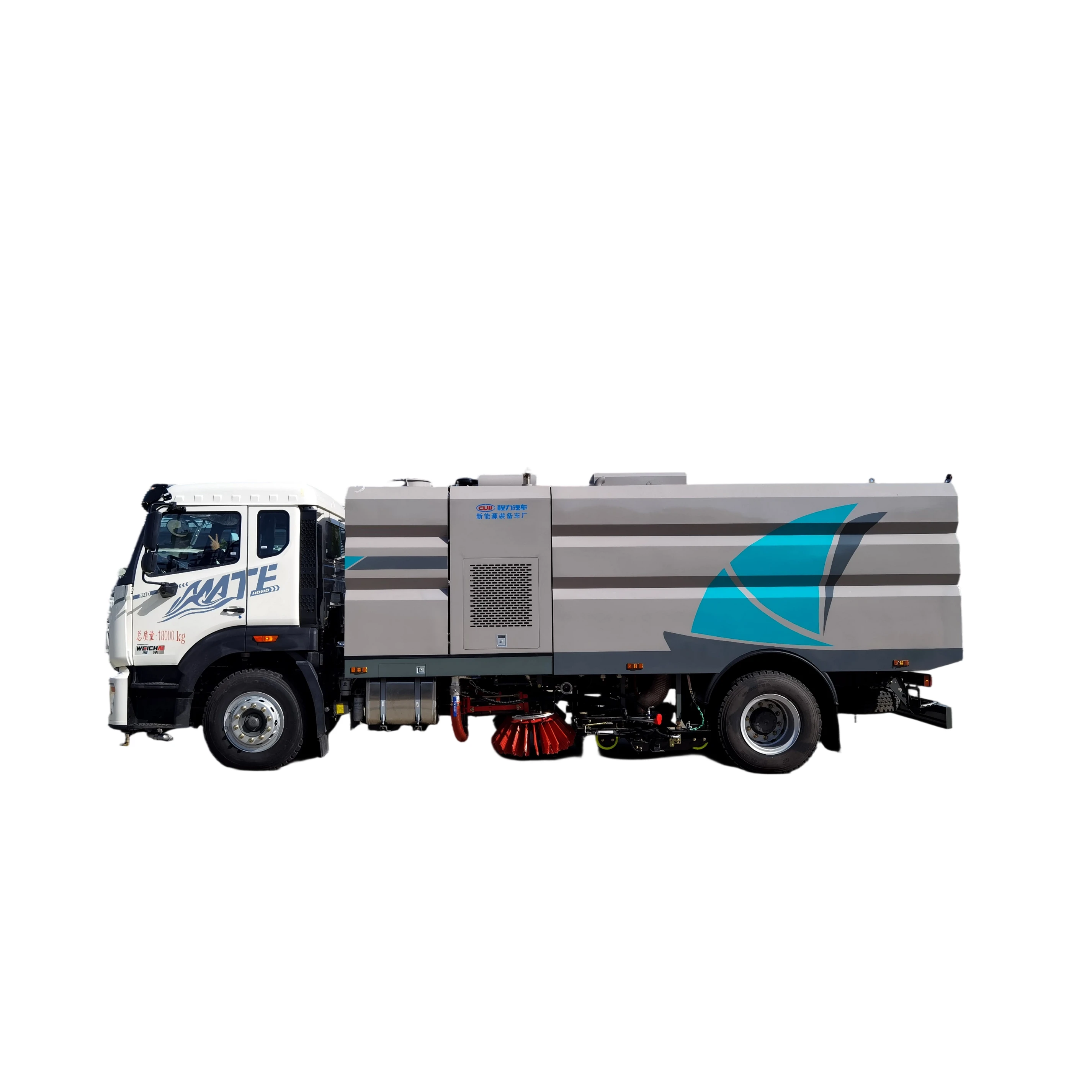

Modelo Completo do Veículo

CL5181TXSZ6GX

componente hidráulico

Bomba de engrenagem, motor cycloidal, cilindro hidráulico, válvula solenóide, bloco integrado, bomba de alta pressão

Modelo de Chassi

ZZ1187K511JF1

Motor cycloidal

Motor Lithon / Livomotor

massa bruta (kg)

18000

bomba de óleo com engrenagem

Shiyan Changshun

Massa de Preparação (kg)

12000、11550、11100

jack hidráulico

Hypris

Capacidade de carga nominal (kg)

5870、5805、6320、6255、6770、6705

junta do cilindro hidráulico

Taiwan Dingji

base de roda (mm)

5100

tubo de óleo hidráulico

Da Hang

Volume do tanque limpo (m³)

9

Montagem de válvula magnética

Hypris

Capacidade do lixo (m³)

7 (aço inoxidável)

Manômetro resistente a terremotos

Chengdu Tianwei

Largura de varredura (mm)

3000-3500

Filtro de óleo de retorno

Shanghai Sofima

Tipo de pneu

10.00R20 18PR

Sobrepresão do sistema (MPa)

10-12

padrão de efluentes

GB17691-2018 National Standard Grade VI

Volume do tanque de óleo hidráulico (L)

>=60

Dimensões Externas (Comprimento × Largura × Altura) (mm)

8925×2530×3150

Tensão da Circuito do Chassi (V)

24

motor principal

Weichai

Tensão do Dispositivo de Trabalho (V)

12

Cavalos de Potência do Motor Principal (Ps)

240

Configuração de Controle Elétrico

Tachímetro do motor auxiliar, medidor de temperatura da água, alarme de temperatura do óleo, interruptor de operação

Deslocamento do Motor Principal (ml)

4580

interruptor de controle

Shanghai Schneider

Modelo do Motor Secundário

Dongfeng Cummins

PLC

Bai Qiaofu

Potência do Motor Auxiliar (kW)

125

disjuntor de circuito

Haiger

Potência do Motor Auxiliar (Ps)

170

Especificações da Bateria

12 V – 140 Ah (2 unidades conectadas em paralelo)

Deslocamento do Motor Secundário (ml)

5900

Tipo de Ventilador

Ventilador Centrífugo de Grau 9.0 sem Manutenção)

Velocidade de escavação (km/h)

3-15

Transmissão por Ventilador

Motor auxiliar + caixa de engate + 4 correias A resistentes a altas temperaturas

Velocidade de operação de limpeza (km/h)

15-20

Cinta de ventoinha

Zhejiang Tridimensional

Capacidade Máxima de Limpeza (m²/h)

50000

Velocidade nominal do ventilador (r/min)

2000

Densidade do material (g/cm³)

2

embreagem automática

Tipo centrífugo; feito de materiais importados

Massa de amostra de material único (kg)

1.5

Fluxo de ar do ventilador (m³/h)

12000~23000

Tamanho máximo da partícula de sucção (mm)

≥100

Estrutura de varredura

Os lados da moldura são ajustáveis em altura e se estendem para fora para varredura vertical, movidos por motores hidráulicos com velocidade de rotação ajustável.

Ângulo de descarga do lixo (°)

≥30

Acessórios para Scan Disk

Parafuso limpeza de disco, limpeza de disco, cilindro hidráulico, tubo de óleo, biela, haste de ajuste, motor hidráulico

Eficácia de digitalização

≥96%

Diametro de expansão do escaneamento (mm)

φ800-900

Ruído de trabalho (dB)

<88, compatível com GB7258

Velocidade do motor de escaneamento (r/min)

140

Tipo de tração

tração 4x2, eixo traseiro

Contagem de varredura

2

Tipo de suspensão

mola de chapa

Inclinação do disco de varredura

Inclinação anterior: 5°–15°; inclinação lateral: 5°–10°

Número de molas de placa de aço de mola de placa

–/–, 2/–, 2/4, 3/–, 3/4, 3/5, 3/9 + 6, 4/–, 4/5, 4/9 + 6, 9/9 + 6, etc.

Estrutura da bocal

Porta de sucção dupla com bico largo, equipada com 8 bicos de alta pressão internos e sistema de amortecimento hidráulico/suspensão elástica flutuante

Tipo de Freio

Freio pneumático de circuito duplo, tipo cilíndrico

Diametro do palito (mm)

φ180

Distância de frenagem em carga total a 30 km/h (m)

≤10

Marcas de palha

NORRES

Velocidade máxima (km/h)

102、89

rolamento de roda andante

SKF (Skifer)

Raio mínimo de viragem (m)

8

Roda Externa de Roda Andante

Stellana

máxima gradabilidade

>=30%

Desvio da rigidez da bocal do solo (mm)

5～8

embreagem

Caixa de engate de disco seco de diafragma de mola, operada hidraulicamente

Velocidade do vento da bocal e da palha (m/s)

50～65

transmissão

Transmissão de 8 velocidades Huawo (com sincronizador)

Pressão negativa da bocal (mmH₂O)

380

Consumo de combustível por 100 quilômetros (L)

≤14

dispositivo de aviso

Sistema de Alarme de Voz de Reversa para Veículos

Consumo diário de combustível de operação (L)

≤8

Sistema Operacional Secundário

Caixa de controle elétrico na parte traseira, controlando a elevação da caixa principal e a abertura/fechamento da porta traseira

Consumo de combustível por 10.000 metros quadrados de área de trabalho (L)

≤3

sistema de emergência

sistema de elevação de emergência por bomba manual

Método de supressão de poeira e pulverização de água

Névoa de baixa pressão

Material da Caixa

Lixeira de aço inoxidável; tanque de água feito de chapa de aço carbono com revestimento eletroforese (aço inoxidável opcional); painéis laterais de 3 mm e painel inferior de 4 mm.

Marcas de Bombas de Água a Alta Pressão

GTM (Bomba de Alta Pressão Importada)

Características do emprego

O processo de limpeza física não provoca poluição secundária, com uma eficiência de limpeza ≥98% e é adequado para remover vários tipos de detritos.

Componentes do sistema de alta voltagem

Bomba de alta pressão, filtro de água, sistema de tubulação, quadro de chuveiro de aço inoxidável, bico de alta pressão

Configuração da Função

Lavagem pontual da frente, lavagem de contracorrente de baixa pressão, limpeza de guias, pulverização traseira, bocal de 15 metros de alta pressão e limpeza automática do alojamento.

Remoção de poeira e controle de área

Escaneamento Esquerdo, Direito e Frontal

Rumo a Motor Auxiliar (r/min)

750~790

Localização de coleta de pó de vácuo

Dentro da entrada de sucção da luva de sucção

RPM máximo do motor auxiliar (r/min)

2400

Tipo de Controle

Controle Eletrônico, Operação com um Clique

Requisitos de Manutenção

Os motores principais e auxiliares compartilham um tanque de combustível comum, com o elemento do filtro de combustível sendo substituído periodicamente.

Tipo de Sistema Hidráulico

Sistema de controle centralizado, alimentado elétricamente, aberto

Política de serviço após a venda

Serviço de manutenção completa disponível em mais de 300 centros de serviço nationwide; reparos grátis para falhas não induzidas por humanos dentro de um ano.
