Tabela de Parâmetros Técnicos Principais

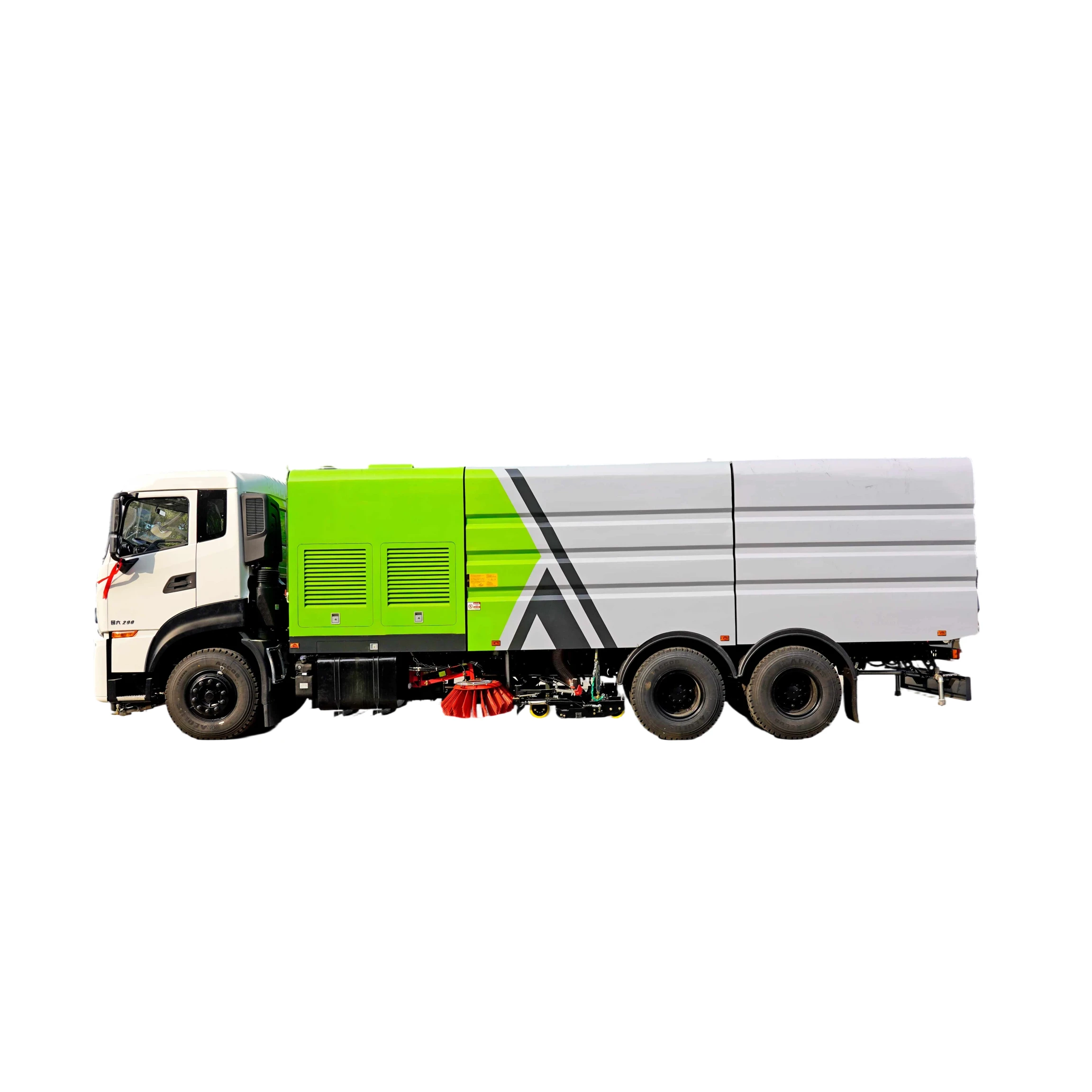

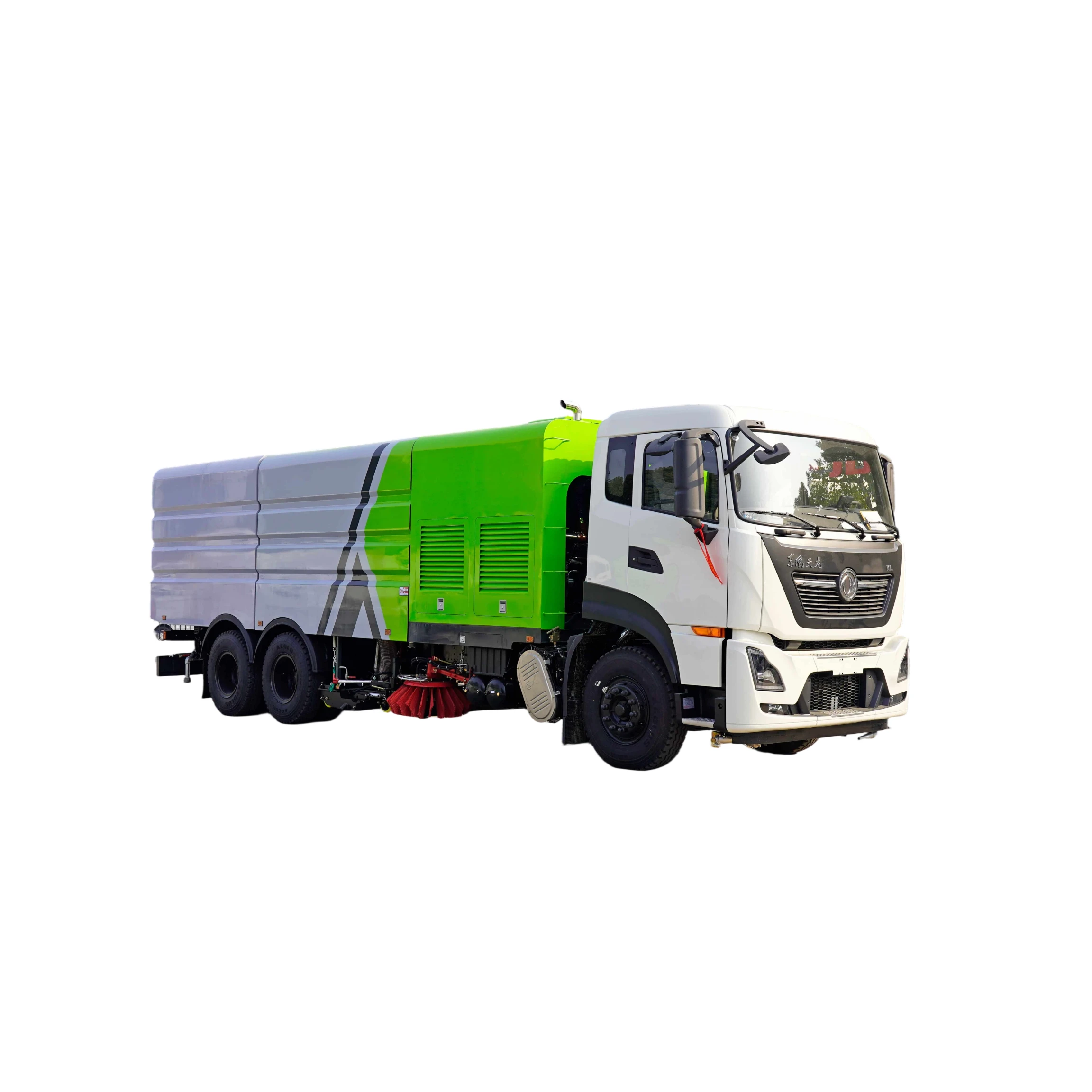

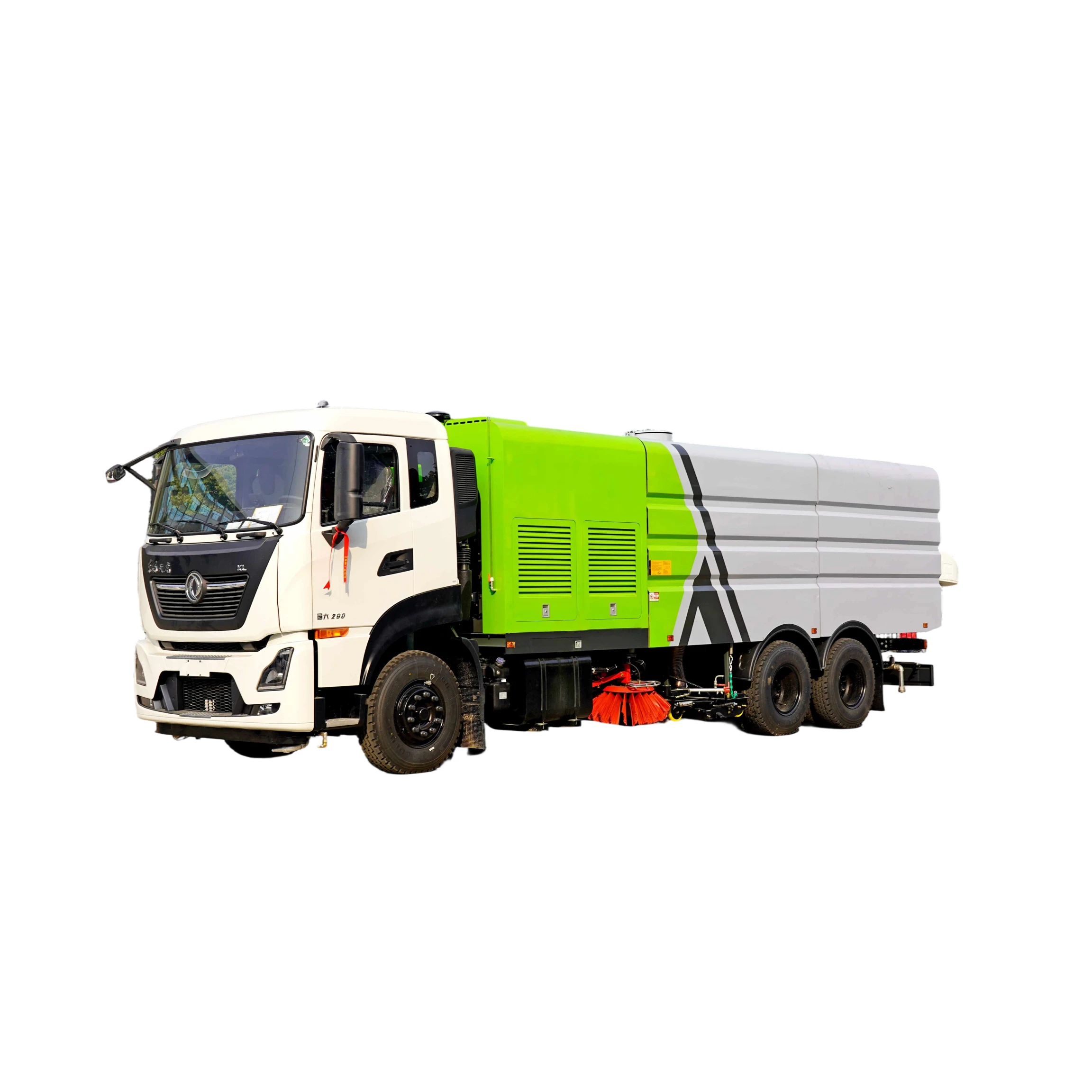

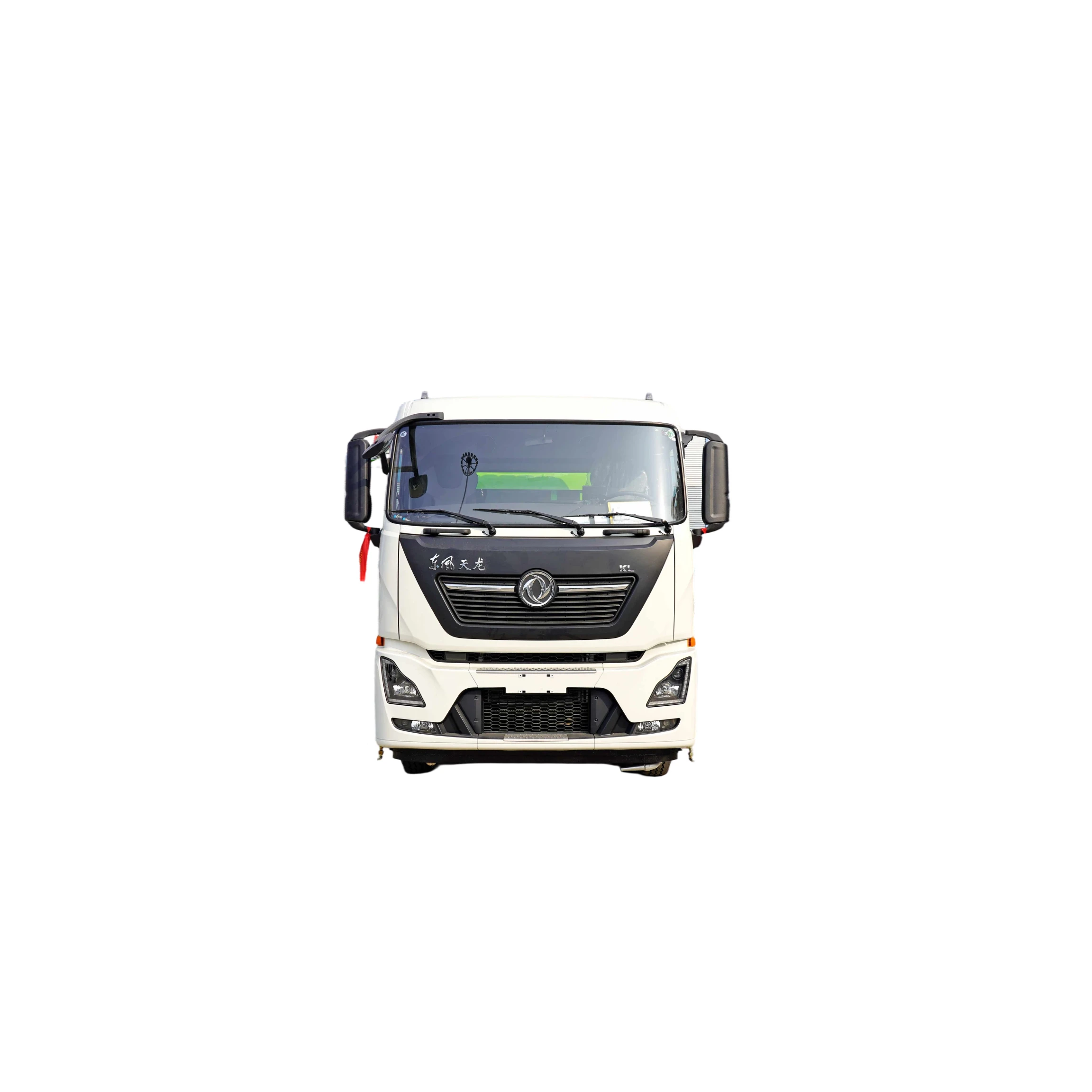

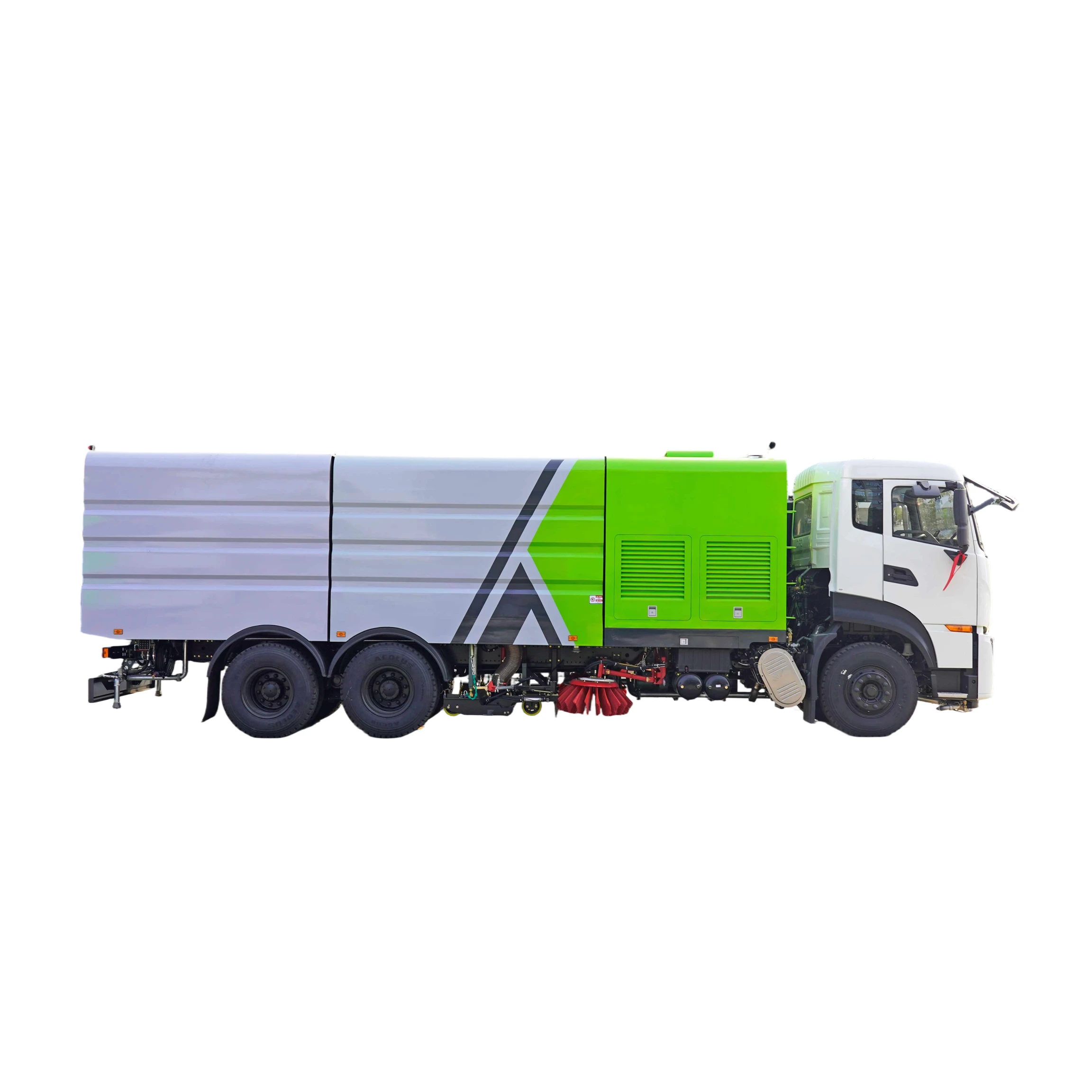

Modelo Completo do Veículo

CLW5250TXSD6

Total scan at 1700 r/min: Consumo de combustível (L/h)

7.2

Modelo de Chassi

DFH1250D4

Consumo total de combustível por unidade de área (L/10.000 m²)

3.12

massa bruta (kg)

25000

Modelo de Ventilador

Ventilador Centrífugo de Alta Pressão Especial No7.1#C

Massa de Preparação (kg)

15800、15000

Fluxo de ar do ventilador (m³/h)

23500

Capacidade de carga nominal (kg)

9070、9005、9870、9805

Velocidade nominal do ventilador (r/min)

2400

base de roda (mm)

4350+1350

Método de Transmissão de Potência do Ventilador

5 fios de 15N-2690 estreito V-band

Tipo de pneu

11.00R20

Tipo de Sistema Hidráulico

Tipo aberto, controle eletricamente-hidráulico centralizado

padrão de efluentes

GB3847-2005, GB17691-2018 Norma Nacional de Grau VI

componente hidráulico

Bombade de engrenagem, bomba manual, motor cíclico, cilindro hidráulico, bloco integrado

Dimensões Externas (Comprimento × Largura × Altura) (mm)

9600×2510×3350

Sobrepresão do sistema (MPa)

15

motor principal

Cummins, 290 cavalos de potência

Volume do tanque de óleo hidráulico (L)

60

Deslocamento do Motor Principal (ml)

213

controle elétrico

controle duplo manual + PLC com intertravamento eletromecânico

Fabricante de motor secundário

Dongfeng Cummins Co., Ltd.

Tensão do Chassi (V)

24

Potência do Motor Auxiliar (kW)

125

Tensão do Dispositivo de Trabalho (V)

24

Cavalos de Potência do Motor Secundário (Ps)

170

Especificações da Bateria

12 V – 140 Ah (2 unidades conectadas em série)

Deslocamento do Motor Secundário (ml)

5900

Modelo de Bomba de Água de Alta Pressão

Bombeta GTM-GF36

Volume do tanque limpo (m³)

12

Pressão nominal da bomba de alta pressão (MPa)

10

Capacidade do lixo (m³)

9 (Aço inoxidável)

Taxa de fluxo nominal da bomba de alta pressão (L/min)

122

Largura máxima de limpeza (incluindo guia) (m)

4.1

Velocidade nominal da bomba de alta pressão (r/min)

800

Largura da limpeza de ruas (exceto borda) (m)

3.5

Métodos de transmissão para bombas de alta pressão

3 raízes com faixa V estreita em 15N-1900

Velocidade de varredura (km/h)

3~10

Válvula de água a alta pressão

Válvula esférico de aço inoxidável a alta pressão (10 MPa), accionada por cilindro

Largura de Escaneamento (m)

3.5

Modelo de Bomba de Baixa Pressão

100 milhões 50/110

Velocidade de varredura (km/h)

3~15

Taxa de Fluxo da Bomba de Baixa Pressão (m³/h)

60

Velocidade de limpeza (km/h)

3~20

Cabeça da bomba de baixa pressão (m)

90

Capacidade Máxima de Limpeza (m²/h)

70000

Estrutura de varredura

Os lados da moldura são ajustáveis em altura e se estendem para fora, movidos por um motor hidráulico com velocidade ajustável.

Ângulo de descarga do lixo (°)

≥30

Diametro de escaneamento (mm)

φ900

Largura de lavagem de baixa pressão (m)

24

Velocidade de escaneamento (r/min)

600

Velocidade máxima (km/h)

89

Ângulo de varredura do escaneamento

Inclinação frontal: 4°–6°; Inclinação posterior: 2°–4°

máxima gradabilidade

30°

Estrutura da bocal

Bico de sucção dupla com uma entrada de ar larga, apresentando 13 bicos de alta pressão integrados e um sistema de suspensão flutuante carregado por mola

Distância de frenagem em carga total a 30 km/h (m)

≤10

Especificações do tubo de soro

2φ180mm barras

Diâmetro de rotação mínimo (m)

19

Distância da bico ao solo (mm)

5-10

gauge frontal (mm)

2010

Ângulo de swing da haste de pulverização esquerda e direita

78°

comprimento da roda traseira (mm)

1860

Altura da haste acima do solo (mm)

280

ângulo de abordagem (°)

20

Layout do Trabalho

Placas de limpeza dupla sweep montadas no centro + Bico de sucção amplo central + Cano de jato principal de alta pressão integrado + Bicos de jato laterais de alta pressão esquerdo e direito

ângulo de partida (°)

12

Material da Caixa

Lixeira de aço inoxidável; tanque de água feito de chapa de aço carbono com revestimento eletroforese; painéis laterais de 3 mm e painel inferior de 4 mm, soldadura sem juntas.

Altura livre mínima (mm)

230

Configuração de Descarga

Sistema de descarga automática de cilindro duplo com bocal de limpeza sob alta pressão integrada no alojamento

Consumo de combustível por 100 quilômetros (L)

≤18

Componente Central

Tanque de óleo hidráulico, bomba de alta pressão, ventilador centrífugo, clutch automático, conjunto de válvula solenoide, disco de limpeza, bico de sucção, bobina de alta pressão de 18 metros

Consumo total de combustível para limpeza completa a 2000 rpm (L/h)

13.7

Sistema de Controle Elétrico

Vigilância por vídeo, bomba de diafragma eletromagnética, bomba hidráulica de emergência manual

Consumo total de combustível por unidade de área após limpeza completa (L/10.000 m²)

5.64

Rumo a Motor Auxiliar (r/min)

750~790

Consumo total de combustível para limpeza completa a 1700 r/min (L/h)

8.9

RPM máximo do motor auxiliar (r/min)

2400

Consumo total de combustível por unidade de área após limpeza completa (L/10.000 m²)

3.76

Configuração de combustível

O motor principal e o motor auxiliar compartilham um tanque de combustível comum equipado com um filtro de combustível.

Exame total em 2000 rpm: Consumo de combustível (L/h)

11.1

anos duráveis

A vida útil deve cumprir as normas nacionais de 30 anos, com inspeções anuais realizadas conforme programado.

Consumo total de combustível por unidade de área (L/10.000 m²)

4.59

Política de serviço após a venda

Manutenção vitalícia sem taxa inicial de garantia; reparos gratuitos para falhas não induzidas por humanos anualmente ou a cada 10.000 km; suportada por mais de 300 centros de serviço em todo o país.
