Tabela de Parâmetros Técnicos Principais

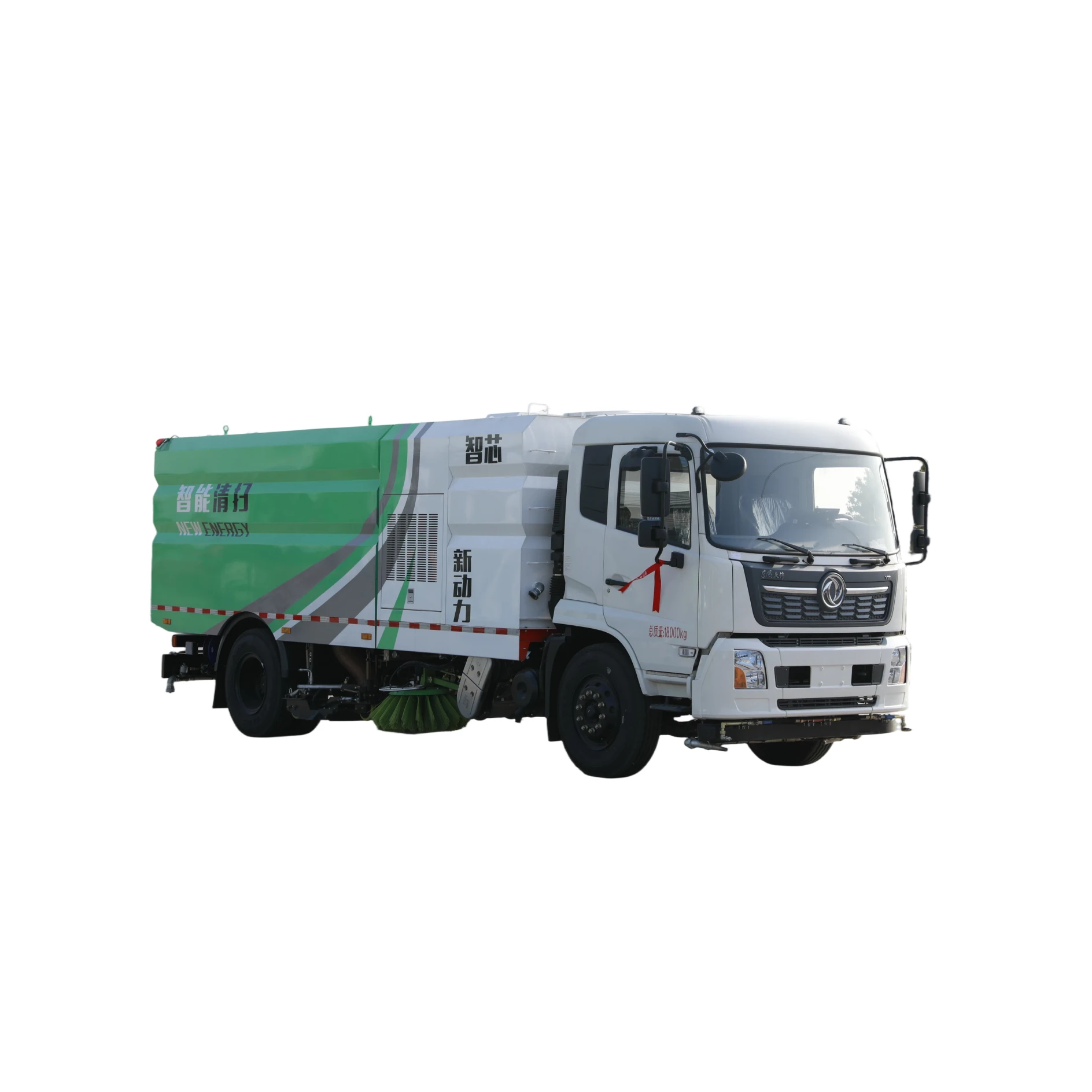

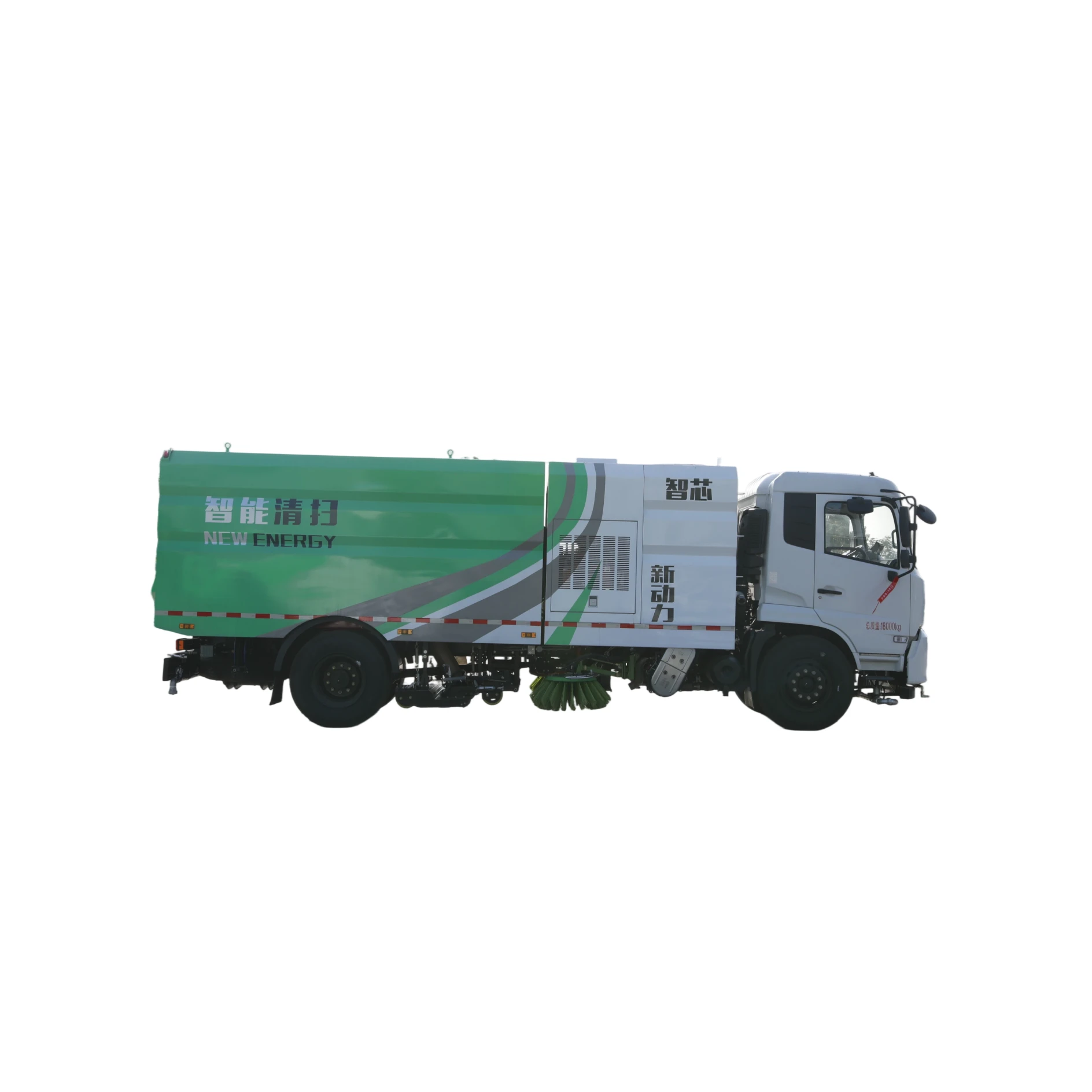

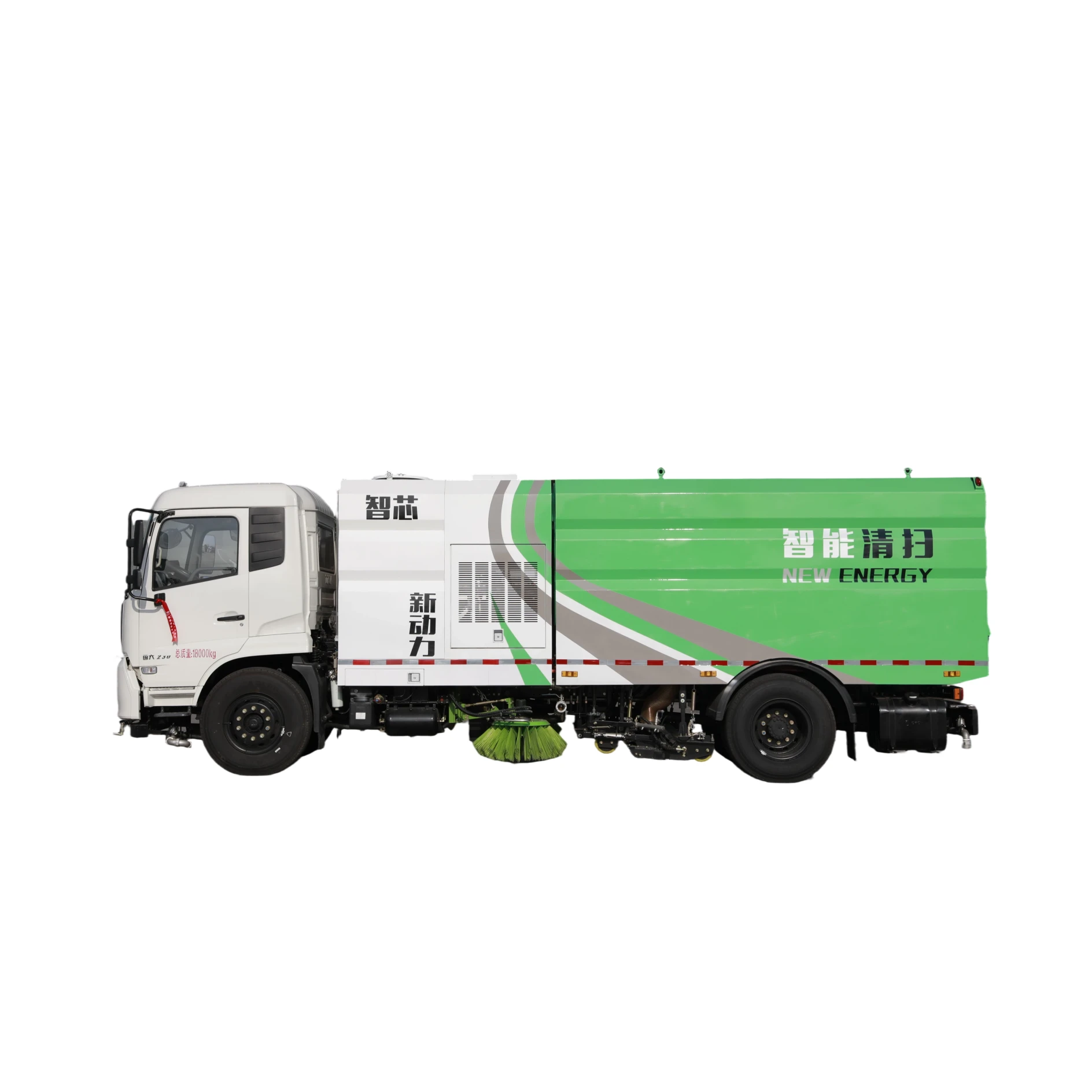

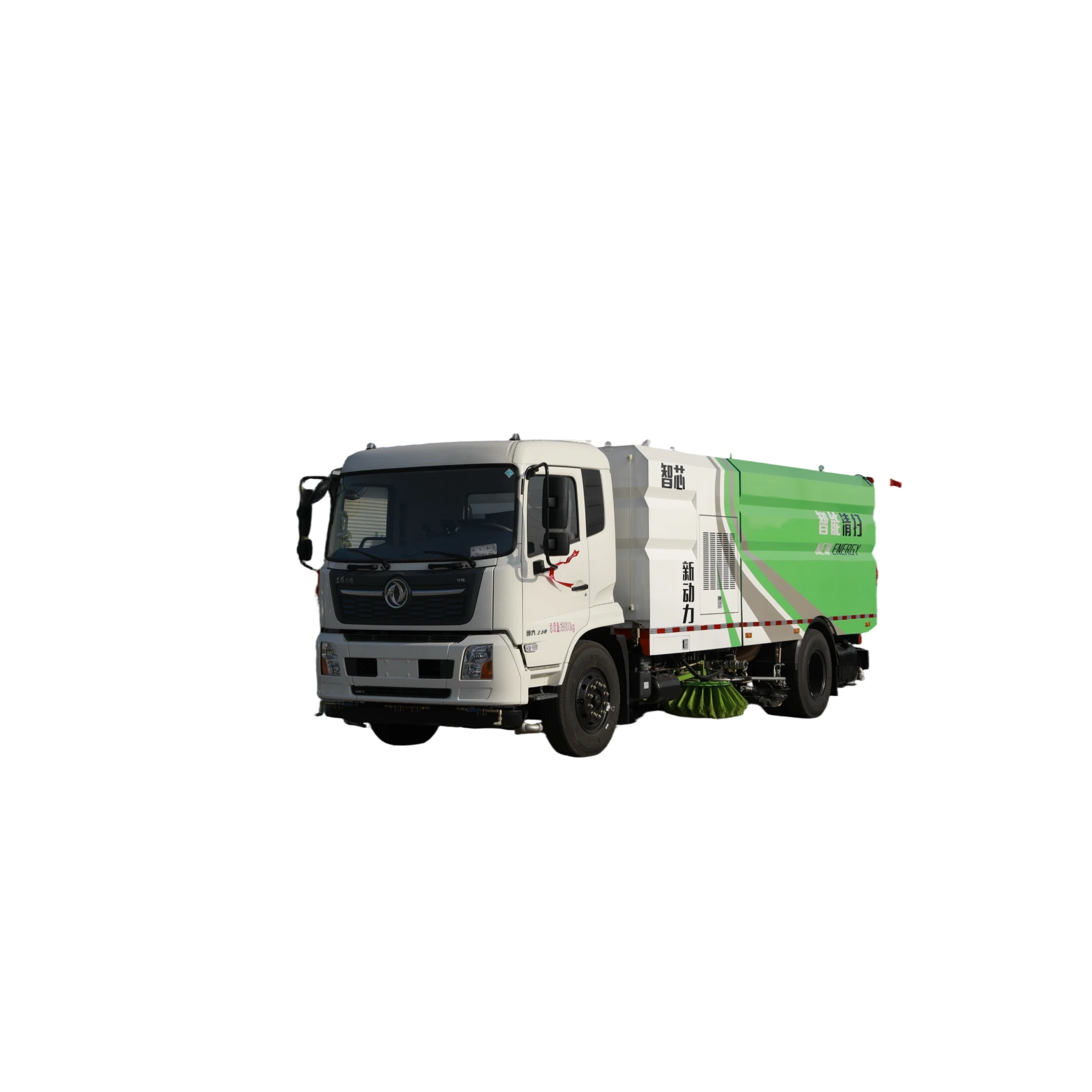

Modelo Completo do Veículo

CL5180TXSD6GH

Local de Instalação para Sistemas de Remoção e Controle de Pó

Escaneamento Esquerdo, Direito e Frontal

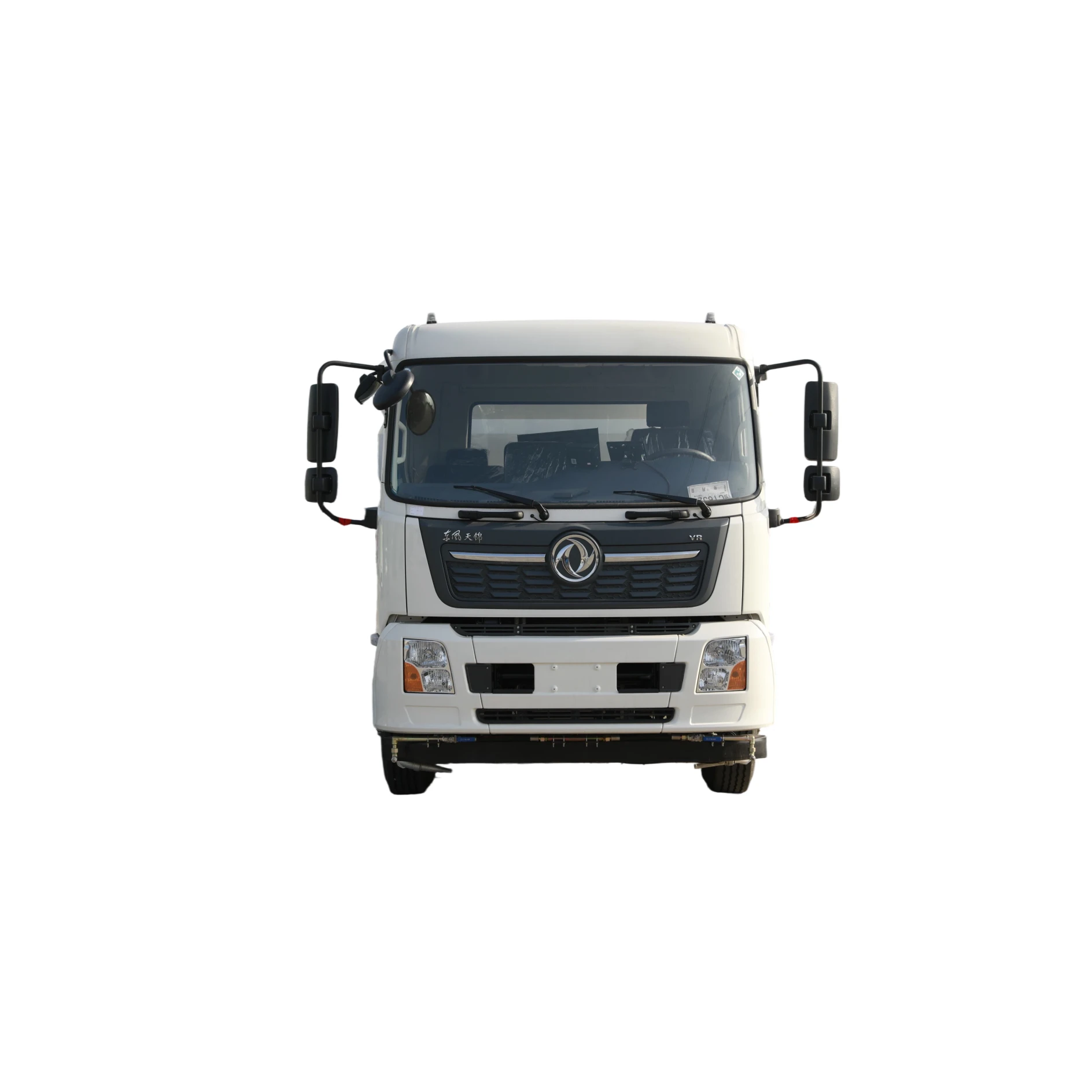

Modelo de Chassi

DFH1180EX8

Localização de instalação da aspiradora

Dentro da entrada de sucção da luva de sucção

Massa Total Máxima (kg)

18000

Tipo de Controle

Controle Eletrônico, Operação com um Clique

Massa de Preparação (kg)

11730

Tipo de Sistema Hidráulico

Sistema de controle centralizado, alimentado elétricamente, aberto

Capacidade de carga nominal (kg)

6075

Componentes do Sistema Hidráulico

Bomba de engrenagem, motor cycloidal, cilindro hidráulico, válvula solenóide, bloco integrado, bomba de alta pressão

base de roda (mm)

5000

Motor epicicloidal

Motor Liwoma / Motor Lido

Tipo de pneu

10.00R20 18PR

bomba de óleo com engrenagem

Shiyan Changshun

Número de pneus

7 (incluindo 1 pneu reserva)

jack hidráulico

Hypris

gauge frontal (mm)

1914

junta do cilindro hidráulico

Taiwan Dingji

comprimento da roda traseira (mm)

1820

tubo de óleo hidráulico

Da Hang

Capacidade nominal (Pessoas)

3

Montagem de válvula magnética

Hypris/Delta

Suspensão dianteira/traseira (mm)

1430/2120

Manômetro resistente a terremotos

Chengdu Tianwei, Hangzhou, Tianjin

ângulo de abordagem (°)

17

Filtro de óleo de retorno

Marcas domésticas conhecidas

ângulo de partida (°)

12

Sobrepresão do sistema (MPa)

10-12

Altura do solo (mm)

400、340

Volume do tanque de óleo hidráulico (L)

>=60

padrão de efluentes

GB3847-2005, GB17691-2018 Norma Nacional de Grau VI

Tensão da Circuito do Chassi (V)

24

Dimensões Externas (Comprimento × Largura × Altura) (mm)

8550×2480×3130

Tensão do Dispositivo de Trabalho (V)

12

Modelo do Motor Principal

Cummins B6.2NS6B230

Configuração da Caixa de Controle Elétrico

Tachímetro do motor auxiliar, medidor de temperatura da água, alarme de temperatura do óleo, interruptor de operação

Cavalos de Potência do Motor Principal (Ps)

230

Marca do Interruptor de Controle

Shanghai Schneider

Deslocamento do Motor Principal (ml)

6200

Marca de PLC

Bai Qiaofu

Modelo do Motor Secundário

B170 33: Modelo turboalimentado de 170 cavalos Cummins

Marcas de Disjuntor

Haiger

Potência do Motor Auxiliar (kW)

125

Especificações da Bateria

12 V – 140 Ah (2 unidades conectadas em paralelo)

Potência do Motor Auxiliar (Ps)

170

Tipo de Ventilador

Ventilador Centrífugo de Grau 9.0 sem Manutenção)

Deslocamento do Motor Secundário (ml)

5900

Método de Transmissão de Potência do Ventilador

Motor auxiliar + caixa de engates + 4 correias dentadas, resistentes ao calor A

Volume do tanque limpo (m³)

9

Marcas de correias de ventoinha

Zhejiang Tridimensional

Capacidade do lixo (m³)

7 (aço inoxidável)

Velocidade nominal do ventilador (r/min)

2000

Largura de varredura (mm)

3000-3500

embreagem automática

centrífuga

Velocidade de escavação (km/h)

3-15

Fluxo de ar do ventilador (m³/h)

12000~23000

Velocidade de operação de limpeza (km/h)

15-20

Estrutura de varredura

Os lados da estrutura são ajustáveis na altura e se estendem para fora para a limpeza vertical, accionados por um motor hidráulico com velocidade de rotação ajustável.

Capacidade Máxima de Limpeza (m²/h)

Aproximadamente 50.000

Acessórios para Scan Disk

Parafuso de escaneamento, cilindro hidráulico, tubo de óleo, biela, haste de ajuste, motor hidráulico

Densidade do material (g/cm³)

2

Diametro de expansão do escaneamento (mm)

φ800-900

Massa de uma única amostra para aspiração (kg)

1.5

Contagem de varredura

2

Tamanho máximo da partícula de sucção (mm)

≥100

Contagem de pincel por disco

22

Ângulo de descarga do lixo (°)

≥30

Inclinação do disco de varredura

Inclinação anterior: 5°–15°; inclinação lateral: 5°–10°

Eficácia de digitalização

≥96%

Estrutura da bocal

Bico de sucção duplo com entrada larga; suspensão flutuante hidráulica + mola; equipado com 8 bicos de alta pressão internos

Ruído de trabalho (dB)

<88, conforme padrão GB7258

Diametro do palito (mm)

φ180

Tipo de tração

tração 4x2, eixo traseiro

Marcas de palha

NORRES

Tipo de suspensão

mola de chapa

rolamento de roda andante

SKF (Skifer)

Número de molas de chapa de aço (frente/traseiro)

8/10+8

Roda Externa de Roda Andante

Stellana

Tipo de Freio

Freio pneumático de circuito duplo, tipo cilíndrico

Velocidade do vento da bocal e da palha (m/s)

50~65

Distância de frenagem em carga total a 30 km/h (m)

≤10

Pressão negativa da bocal (mmH₂O)

380

Velocidade máxima (km/h)

89

Desvio da rigidez da bocal do solo (mm)

5~8

Raio mínimo de viragem (m)

9.5

Configuração adicional

Alarme de voz de estacionamento reverso, unidade eletrônica de controle traseira, sistema de elevação de emergência manual

embreagem

Embreagem de diafragma de mola única seca, operada hidraicamente

Principais Recursos

A unidade auxiliar do Cummins é complementada por uma bomba de alta pressão GP-36 com uma pressão máxima de ar de 10 MPa; equipada com uma capacidade de tanque de água de 9 m³ e uma capacidade de lixeira de 7 m³ (ambos feitos de aço inoxidável); a unidade possui um dispositivo de limpeza automática de alta pressão.

transmissão

Transmissão Rápida de Oito Velocidades

Modo de Trabalho

Vários modos incluindo varredura completa, varredura da lateral direita, varredura completa e varredura da lateral direita

Consumo de combustível por 100 quilômetros (L)

≤14

Configuração da Função

Limpeza da superfície da estrada, varredura, lavagem da guia, jato de baixa pressão, remoção de poeira por jato, lavagem de tanque a 15 metros de pressão alta

Consumo diário de combustível de operação (L)

≤8

Material da Caixa

Placa lateral: 3 mm; placa inferior: 4 mm; soldada completamente sem juntas com resistência à corrosão.

Consumo de combustível por 10.000 metros quadrados de área de trabalho (L)

≤3

Rumo a Motor Auxiliar (r/min)

750~790

Método de supressão de poeira e pulverização de água

Névoa de baixa pressão

RPM máximo do motor auxiliar (r/min)

2400

Marcas de Bombas de Água a Alta Pressão

GTM

Requisitos de Manutenção

Os motores principais e auxiliares compartilham um tanque de combustível comum, com o elemento do filtro de combustível sendo substituído periodicamente.

Componentes do sistema de alta voltagem

Bomba de alta pressão, filtro de água, sistema de tubulação, quadro de chuveiro de aço inoxidável, bico de alta pressão

Política de serviço após a venda

Teste de desempenho completo em todas as condições de direção; cobertura de garantia nacional; reparos gratuitos para falhas não induzidas por humanos por um ano.
