Tabela de Parâmetros Técnicos Principais

Nome do Veículo

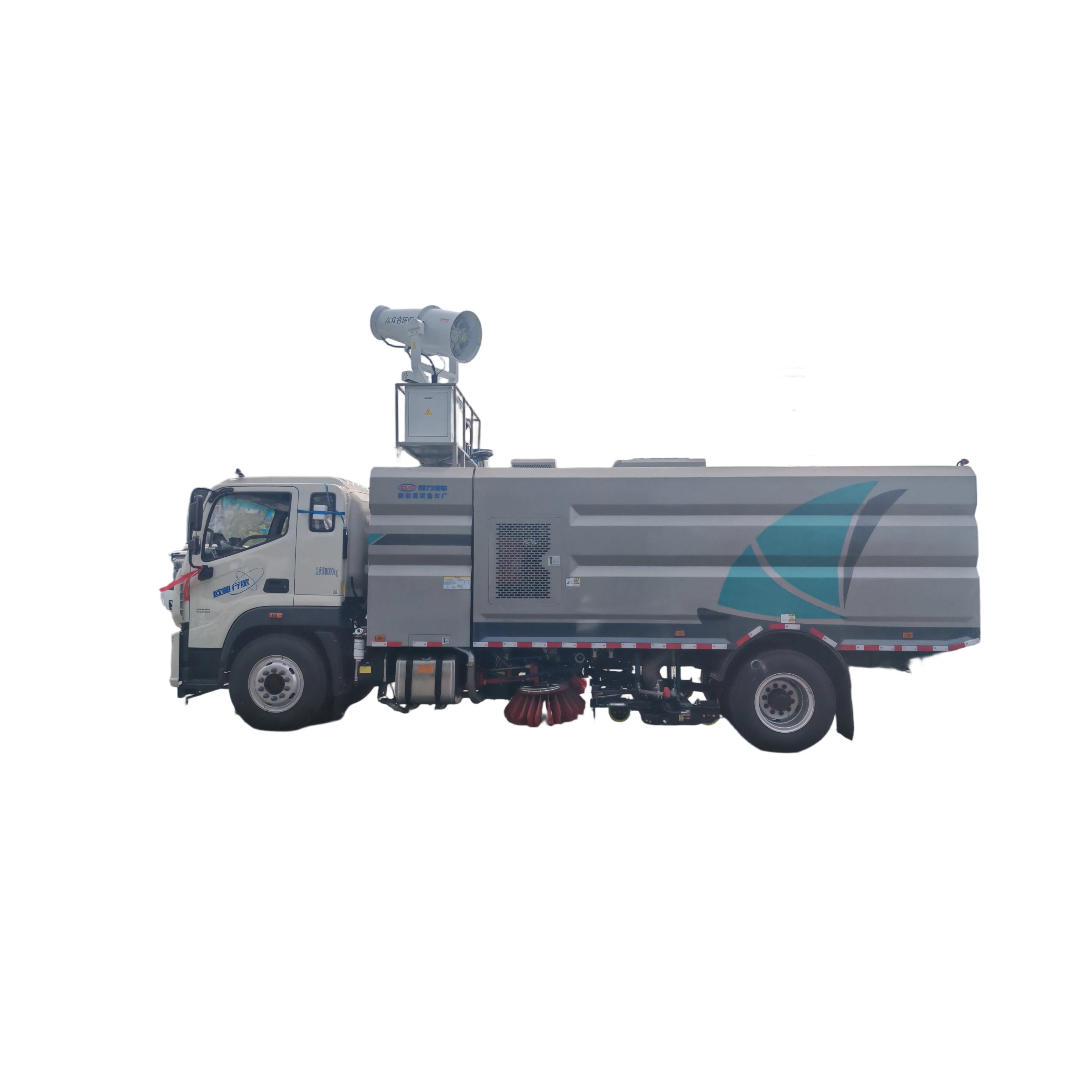

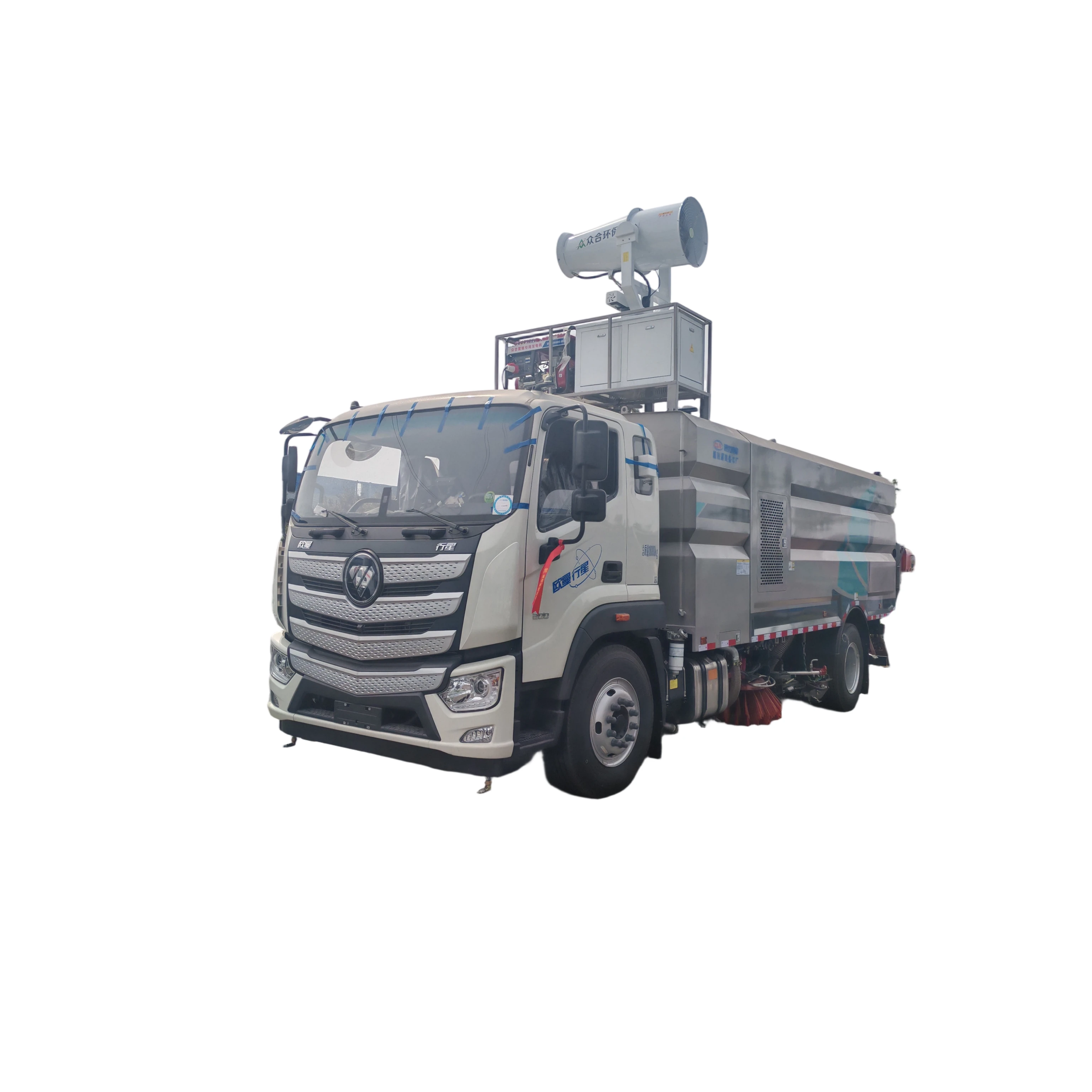

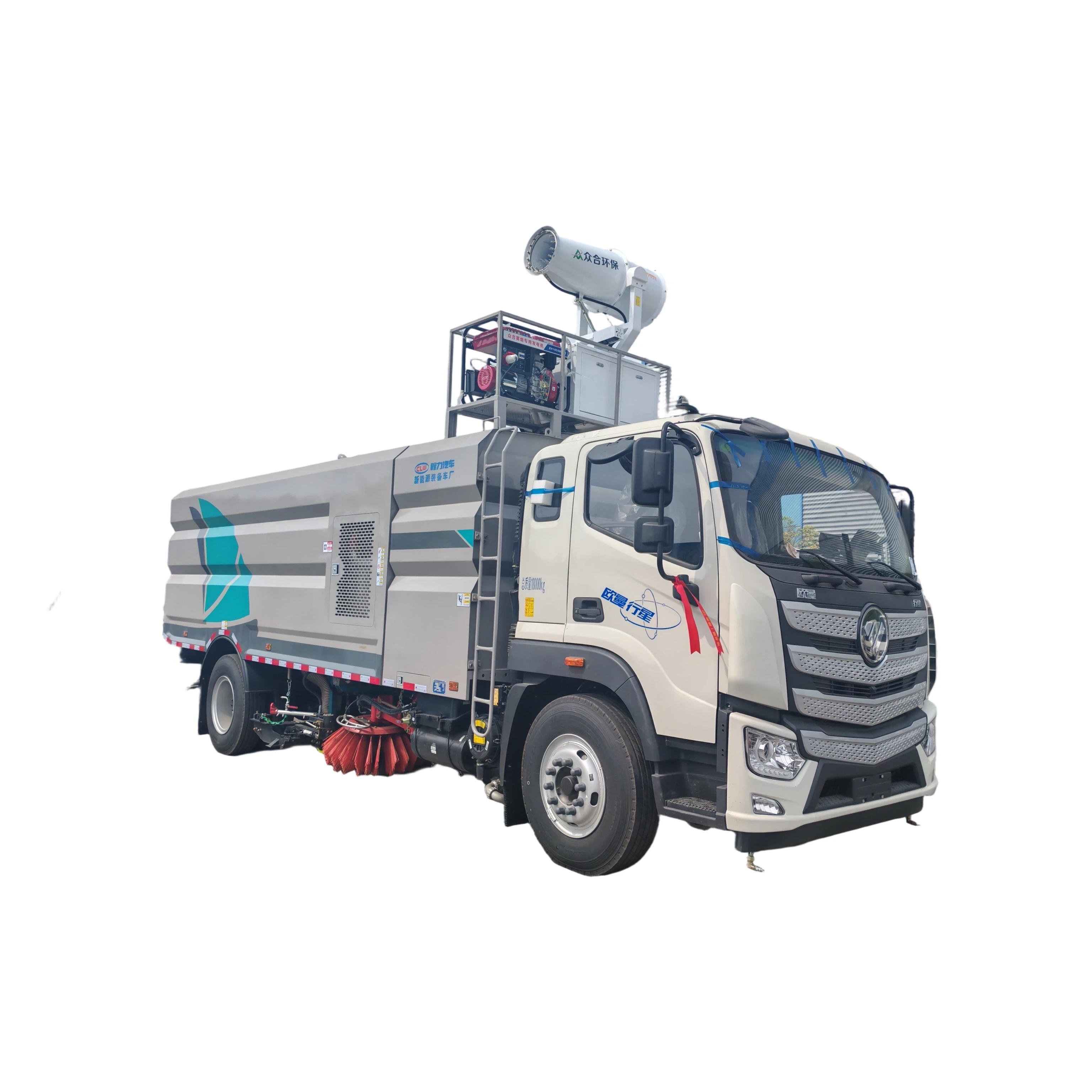

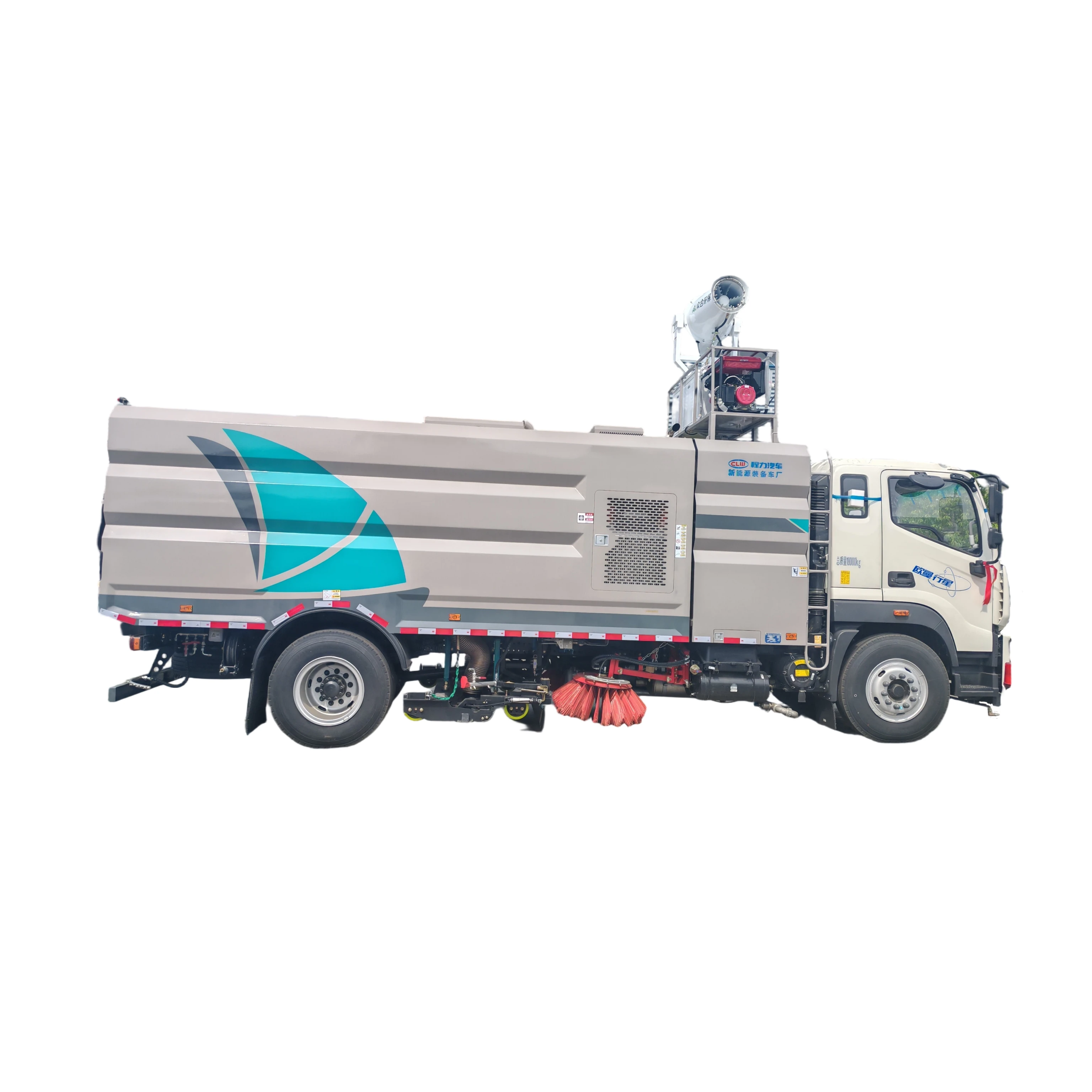

CLW5182TXS6SL Tipo Veículo de Limpeza e Lave-Piso

Tipo de Controle

Controle eletrônico, operação de toque único

Modelo de Chassi

BJ1181Y6AKS-03

Tipo de Sistema Hidráulico

Design aberto; operação de controle elétrico centralizado

massa bruta

18000 kg

Componentes principais de um sistema hidráulico

Bombas de engrenagem, motores cycloídeos, cilindros hidráulicos, válvulas solenoides, blocos integrados, bombas de alta pressão, etc.

peso em bruto

11850, 11450 kg

Motor cycloidal

Liton Motor/Liwoma Motor

Capacidade de carga nominal

6020, 5955, 6420, 6355 kg

bomba de óleo com engrenagem

Shiyan Changshun

comprimento da eixoa

5150 mm

jack hidráulico

Hypris

Volume do tanque limpo

9 m³

junta do cilindro hidráulico

Taiwan Dingji

Capacidade do lixo

7 m³ (feita de aço inoxidável)

Tubo de óleo hidráulico

Da Hang

Tipo de pneu

10.00R20 18PR

Montagem de válvula magnética

Hypris/Alta

Largura de escaneamento

3000-3500 mm

Manômetro resistente a terremotos

Chengdu Tianwei

padrão de efluentes

GB17691-2018 National Standard Grade VI

Filtro de óleo de retorno

Shanghai Sofima

Comprimento, largura e altura do veículo

8650,8560 × 2500 × 3300,3200,3150,3120 mm

Sobrepresão do sistema

10-12 MPa

Cavalos de potência do motor principal

Yuchai 200/245 cv

Volume do tanque de óleo hidráulico

≥60 L

Deslocamento do motor principal

4156/6234 ml

Composição de um Sistema Elétrico

Consiste no circuito da carroçaria do veículo, os componentes elétricos do motor auxiliar e o circuito de controle operacional para dispositivos de trabalho especializados.

Modelo e fabricante do motor auxiliar

Dongfeng Cummins Co., Ltd.

Tensão do sistema de chassi

24 V

Potência do motor secundário

125 kW

Tensão do sistema do dispositivo de trabalho

12 V

Cavalo-vapor do motor secundário

170 cv

Composição do painel de controle elétrico

Tachômetro do motor auxiliar, manômetro de temperatura da água do motor auxiliar, dispositivo de alarme de temperatura do óleo, diversos interruptores de controle de operação

Deslocamento do motor secundário

5900 ml

interruptor de controle

Shanghai Schneider

Largura de escaneamento

3000-3500 mm

Controlador Lógico Programável

Bai Qiaofu

Capacidade Máxima de Limpeza

60000 m²/h

disjuntor de circuito

Haiger

Velocidade de Operação de Escovação

3-15 km/h

Tipo de Bateria

12V–140 Ah (2 unidades conectadas em paralelo)

Velocidade de Limpeza

15-20 km/h

Tipo de Ventilador

ventilador centrífugo sem manutenção

densidade de capacidade de sucção

2,0 g/cm³

velocidade nominal de operação do ventilador

2000 r/min

qualidade da capacidade de sucção

1,5 kg

tipo de motor do ventilador

Motor auxiliar

Tamanho do partícula de sucção

>=100 mm

Cinta de ventoinha

Zhejiang Tridimensional

Ângulo de descarga do lixo

>=30°

embreagem automática

centrífuga

Eficácia de digitalização

≥96%

Taxa de fluxo de ar

12000-23000 m³/h

Ruído de operação

<88 dB (conforme aos requisitos do GB7258)

Tipo do Sistema de Escaneamento

Entre os eixos do chassi dianteiro e traseiro, um disco de limpeza ajustável verticalmente e extensível está instalado simetricamente em cada lado da estrutura. A rotação desses discos é acionada por motores hidráulicos com velocidades ajustáveis.

Tipo de tração

tração 4x2, eixo traseiro

Componentes Principais do Sistema de Limpeza

Parafuso de limpeza de disco, limpador de disco, cilindro hidráulico, tubo de óleo, haste de conexão, haste de ajuste, motor hidráulico, etc.

Tipo de suspensão

mola de chapa

Escaneie para expandir diâmetro

φ800-900 mm

Número de molas de chapa de aço (frente/trás)

10/10+8, 10/8+8

Velocidade do motor de escaneamento

140 r/min

Tipo de Freio

Freio pneumático de circuito duplo, tipo cilíndrico

Contagem de varredura

2

Distância de frenagem (carregamento total, 30 km/h)

≤10 m

Ajuste da inclinação da placa de escaneamento

Inclinado para frente 5°–15°; inclinado para fora 5°–10°

velocidade máxima

89 km/h

Tipo de dispositivo de jato

O bico está suspenso entre as rodas traseiras do chassi e consiste em um corpo do bico, rodas e um tubo de sucção. O corpo do bico pode se mover sincronamente com o veículo;sua elevação é controlada por cilindros hidráulicos. Possui um design amplo de duplo bico com uma fileira interna longa de mangueiras de jato de alta pressão (no total, 8), e o corpo da bica se move em sincronia com a superfície da estrada. A elevação da bica é movida hidraulicamente e controlada automaticamente eletricamente, utilizando um sistema de suspensão flutuante carregado por mola.

raio mínimo de viragem

8 m

diâmetro do palito

φ180 mm

máxima gradabilidade

>=30%

Marcas de palha

NORRES

Sistema de embreagem

Embreagem de diafragma de mola única seca, operada hidraicamente

rolamento de roda andante

SKF (Skifer)

Sistema de transmissão

transmissão de 8 velocidades

circunferência externa resistente ao desgaste da roda de transição

Stellana

Consumo de combustível do motor (em estrada)

≤14 L/100km

Estado de funcionamento: O espaço entre a parte rígida da borda da bico e o chão

5-8 mm

Consumo de combustível do motor (durante operação)

≤8 L/h

Velocidade do ar na bico e mangueira

50-65 m/s

Consumo de combustível do motor (durante operação)

≤3 L/10000m²

Pressão negativa na bico

380 mmH2O

Método de pulverização de água do sistema de supressão de poeira

Névoa de baixa pressão

sistema de alarme

Sistema de Alarme de Voz de Reversa para Veículos

Principais componentes do sistema de remoção de poeira

Bomba de alta pressão, filtro de água, sistema de tubulação, chapa de aço inoxidável, bico de alta pressão, etc.

Sistema Operacional Secundário

A seção traseira está equipada com um sistema operacional controlado eletronicamente para regulamentar a elevação da cabine principal e a abertura/fechamento da porta traseira.

Local de Instalação para Sistemas de Remoção e Controle de Pó

Escaneamento Esquerdo, Direito e Frontal

sistema de elevação de emergência por bomba manual

No caso de falha de motor suplente que faça o sistema hidráulico inoperante e impeça a elevação da escova, almofada de vácuo ou câmara principal, pode ser utilizado o sistema de elevação de emergência por bomba manual.

Localização de instalação para sistemas de limpeza a vácuo e remoção de pó

Dentro da entrada de sucção da luva de sucção
